產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。

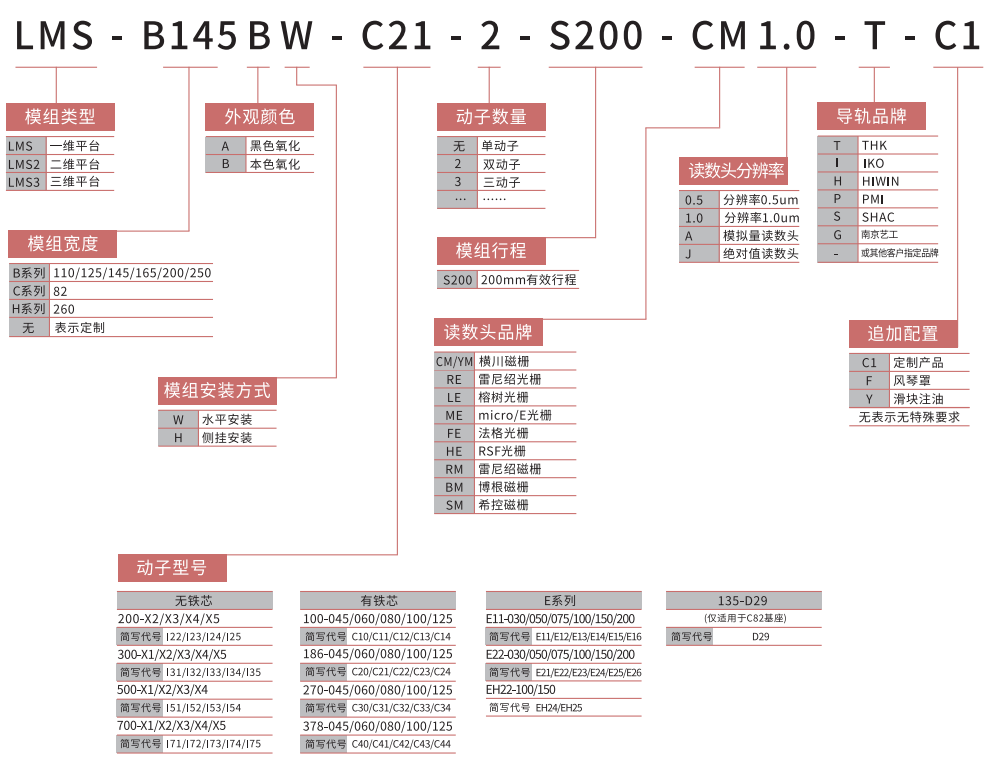

直線電機模組命名
產品外形(單位mm)
| 規格名稱 | LMS-C082-D29 |
| 電機 | LMC135-D29-S1 |
| 推力(N) | 峰值推力210 持續推力:70 |
| 運動件重量 | 1.5 |
| 最大負載 | 10 max |
| 速度(m/s) | 2 (5kg負載，500mm行程，駐留時間0.3s) |
| 加速度 | 1 |
| 精度 | 磁柵：重復定位精度：±2μm(1000mm行程內） |
| 光柵：重復定位精度：±1μm(1000mm行程內） |
| 直線度 | ±3μm/300mm |
| 配件 | 光電開關：歐姆龍EE-SX672；拖鏈（不含拖鏈） |
| 模組尺寸 |
| Z行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 總長度 |
225 |
285 |
345 |
405 |
465 |
525 |
585 |
645 |
705 |
765 |
825 |
885 |
945 |
1005 |
1065 |
1125 |
1185 |
1245 |
1305 |
1365 |
| 模組重量 |
5.5 |
6 |
6.5 |
7 |
7.5 |
8 |
8.5 |
9 |
9.5 |
10 |
10.5 |
11 |
11.5 |
12 |
12.5 |
13 |
13.5 |
14 |
14.5 |
15 |
|
M |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
|
N |
6 |
6 |
6 |
6 |
10 |
10 |
10 |
10 |
14 |
14 |
14 |
14 |
18 |
18 |
18 |
18 |
22 |
22 |
22 |
22 |
注：1、需要訂購大于1000行程以上，請與我們聯系（單條模組最大總長6m，超過6m需要拼接基座）；
2、配置速度表及加速度為計算參考值，不同負載、不同應用會有差異；
3、使用環境溫度-10℃~50℃，濕度≤85%，無腐蝕性氣體，油霧，塵埃，強電磁污染；海拔1000米以下。
